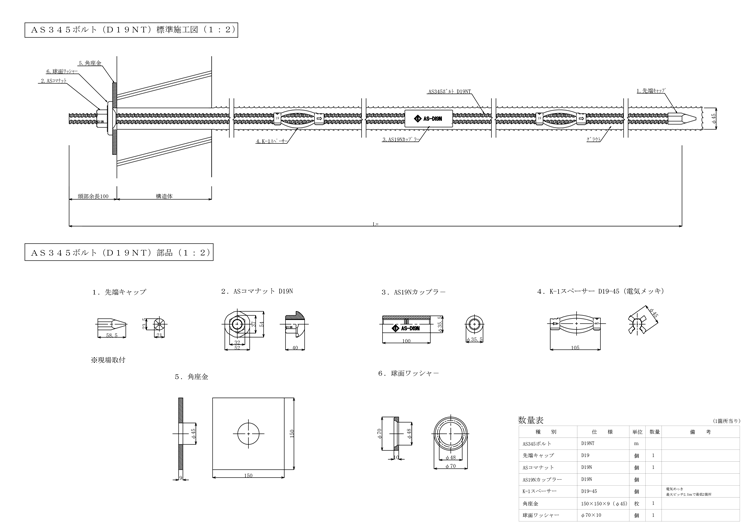

図面集 ロックボルト工法関連［ベルキャップ（コマナット）仕様］AS345ボルト NTタイプ
DXF形式およびPDF形式の図面データをダウンロードできます。
ロックボルト工法関連
［ベルキャップ
（コマナット）仕様］
AS345ボルト NTタイプ
AS345ボルトD19NT
| 種別 | 削孔径 | 角座金 | ナット | ワッシャー | カップラー | スペーサー | キャップ | ダウンロード | |
|---|---|---|---|---|---|---|---|---|---|
| 仮設 | φ45 | 角座金 | （AS）コマ | 球面 | （AS） | K-1 D19-45 | - | DXF | |
| 角座金 | （AS）コマ | 球面 | - | K-1 D19-45 | - | DXF | |||
| φ65 | 角座金 | （AS）コマ | 球面 | （AS） | K-1 D19-65 | - | DXF | ||
| 角座金 | （AS）コマ | 球面 | - | K-1 D19-65 | - | DXF | |||
| φ90 | 角座金 | （AS）コマ | 球面 | （AS） | K-1 D19-65 | - | DXF | ||
| 角座金 | （AS）コマ | 球面 | - | K-1 D19-65 | - | DXF | |||
横にスワイプしてご覧くださいAS345ボルトD22NT
| 種別 | 削孔径 | 角座金 | ナット | ワッシャー | カップラー | スペーサー | キャップ | ダウンロード | |
|---|---|---|---|---|---|---|---|---|---|
| 仮設 | φ45 | 角座金 | （AS）コマ | 球面 | （AS） | K-1 D22-45 | - | DXF | |
| 角座金 | （AS）コマ | 球面 | - | K-1 D22-45 | - | DXF | |||
| φ65 | 角座金 | （AS）コマ | 球面 | （AS） | K-1 D22-65 | - | DXF | ||
| 角座金 | （AS）コマ | 球面 | - | K-1 D22-65 | - | DXF | |||
| φ90 | 角座金 | （AS）コマ | 球面 | （AS） | K-1 D22-65 | - | DXF | ||
| 角座金 | （AS）コマ | 球面 | - | K-1 D22-65 | - | DXF | |||
横にスワイプしてご覧くださいAS345ボルトD25NT
| 種別 | 削孔径 | 角座金 | ナット | ワッシャー | カップラー | スペーサー | キャップ | ダウンロード | |
|---|---|---|---|---|---|---|---|---|---|
| 仮設 | φ45 | 角座金 | （AS）コマ | 球面 | （AS） | K-1 D25-45 | - | DXF | |
| 角座金 | （AS）コマ | 球面 | - | K-1 D25-45 | - | DXF | |||
| φ65 | 角座金 | （AS）コマ | 球面 | （AS） | K-1 D25-65 | - | DXF | ||
| 角座金 | （AS）コマ | 球面 | - | K-1 D25-65 | - | DXF | |||
| φ90 | 角座金 | （AS）コマ | 球面 | （AS） | K-1 D25-65 | - | DXF | ||
| 角座金 | （AS）コマ | 球面 | - | K-1 D25-65 | - | DXF | |||
横にスワイプしてご覧くださいAS345ボルトD29NT
| 種別 | 削孔径 | 角座金 | ナット | ワッシャー | カップラー | スペーサー | キャップ | ダウンロード | |
|---|---|---|---|---|---|---|---|---|---|
| 仮設 | φ65 | 角座金 | （AS）コマ | 球面 | （AS） | K-1 D25-65 | - | DXF | |
| 角座金 | （AS）コマ | 球面 | - | K-1 D25-65 | - | DXF | |||
| φ90 | 角座金 | （AS）コマ | 球面 | （AS） | K-1 D25-65 | - | DXF | ||
| 角座金 | （AS）コマ | 球面 | - | K-1 D25-65 | - | DXF | |||
