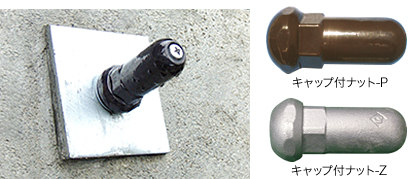

キャップ付ナット
特長
共通項目
-
1.コスト低減
簡易的な防錆システムによるコスト低減
-
2.作業性向上
一体化のためパーツ削減による作業性向上
PVB樹脂塗装
-
3.耐薬品性良好
アルカリ環境下に対する耐薬品性に優れる
-
4.耐候性良好
雨風・紫外線に対し優れた抵抗性
-
5.美観・景観に優れる
色合いによる優れた美観・景観の保持
仕様・規格
| 品名 | 種類の記号 | 防錆処理 | 参考質量 （kg） |
|
|---|---|---|---|---|
| 一次防錆 | 二次防錆 | |||
| キャップ付ナットD19N-Z | FCAD900-8 | 溶融亜鉛めっき HDZT 49 （膜厚49μm以上） |
- | 1.0 |
| キャップ付ナット D22NT-Z |
0.9 | |||
| キャップ付ナット D25N-Z |
1.1 | |||
| キャップ付ナット D19N-P |
PVB樹脂 （ポリビニルブチラール） |
1.0 | ||
| キャップ付ナット D22NT-P |
1.0 | |||
| キャップ付ナット D25N-P |
1.1 | |||
横にスワイプしてご覧ください形状・寸法
※Z（溶融亜鉛めっき）およびP（PVB樹脂）共通
| 品名 | 寸法 | ||
|---|---|---|---|
| L（㎜） | B（㎜） | φD（㎜） | |
| キャップ付ナットD19N | 120 | 41 | 41 |
| キャップ付ナットD22NT | 120 | 41 | 41 |
| キャップ付ナットD25N | 120 | 48 | 48 |
横にスワイプしてご覧ください
付属部品形状・寸法

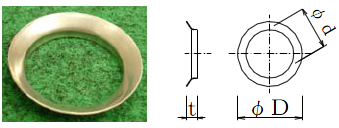

テーパーワッシャー
| 寸法 | ||
|---|---|---|
| φd（㎜） | φD（㎜） | t（㎜） |
| 38 | 50 | 9 |

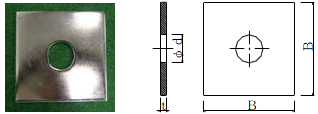

角座金（溶融亜鉛めっき、PVB樹脂）
※溝付角座金もございます。
| 寸法 | ||
|---|---|---|
| B（㎜） | φd（㎜） | t（㎜） |
| 150 | 45 | 9 |
ASメッキカップラー（溶融亜鉛めっき）
| 部品名 | 寸 法 | |
|---|---|---|
| L（㎜） | φD（㎜） | |
| D19N | 100 | 35.5 |
| D22NT | 130 | 39 |
| D25N | 130 | 42.5 |
組み合わせ例

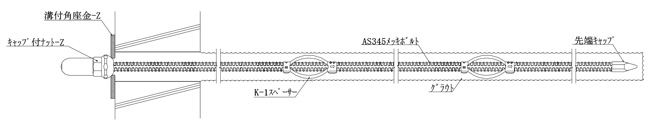

組合せ例-1 （めっき仕様）

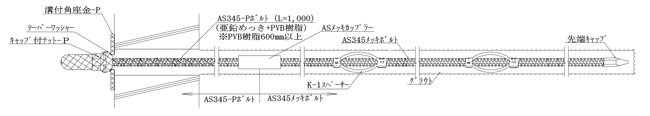

組合せ例-2 （PVB仕様）
