杭と基礎コンクリートの適用範囲

項目	適用範囲
杭の種類	外殻鋼管付きコンクリート杭（SC 杭），鋼管杭
杭径	SC 杭	鋼管杭
	メートル系列：400mm 〜 1200mm	メートル系列：300mm 〜 1200mm インチ系列：318.5mm 以上 1219.2mm 以下
杭鋼管　鋼種	SKK400, STK400, STKN400B SKK490, STK490, STKN490B	SKK400, STK400, STKN400B SKK490, STK490, STKN490B STK540※
基礎コンクリート強度	21N/mm² 〜 45N/mm²

※ STK540材は、許容応力度（F値）について国土交通大臣の数値指定を受けた杭メーカーのみの適用となります。

仕様と適用範囲

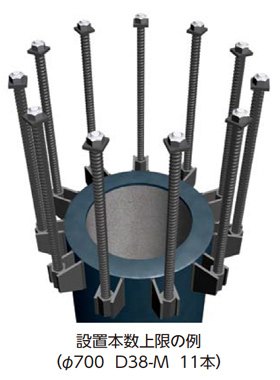

杭頭アンカー設置可能本数の上限

クラウンパイルアンカー各仕様の杭頭アンカー設置可能本数の上限は施工性と杭頭金物と杭鋼管接合部の応力伝達を考慮し、杭鋼管の鋼種と板厚に応じて定められています。

●杭鋼管　400N/mm²級

杭径 (mm)	鋼管厚／仕様
	6mm	9mm
	D32-M	D32-M
300	5	6
350	6	6
400	7	8
450	8	9
500	8	9
600	9	10
700	10	12
800	11	13
900	11	14
1000	12	15
1100	13	17
1200	13	18

●杭鋼管　490N/mm²級および540N/mm²級

杭径 (mm)	鋼管厚／仕様
	6mm	9mm			12mm以上				14mm	16mm以上
	D32-M	D32-M	D38-M	D38-L	D32-M	D38-M	D38-L	D38H-L	D41H-L	D41H-L
300	5	6	4	4	6	4	4	4	4	4
350	6	6	6	6	6	6	6	6	6	6
400	7	8	7	7	8	7	7	7	6	6
450	8	9	8	8	9	8	8	8	8	8
500	8	9	8	9	9	9	9	9	8	8
600	9	10	9	10	10	10	10	10	10	10
700	10	12	10	11	12	11	11	11	11	11
800	11	13	11	12	13	12	12	12	12	12
900	11	14	12	13	14	14	14	14	13	13
1000	12	15	13	14	15	15	15	15	14	14
1100	13	17	13	15	17	16	16	16	14	16
1200	13	18	14	16	18	17	17	17	15	17

杭頭アンカー設置本数の下限は全仕様4本とします。
鋼管杭の杭径について、インチ系列はメートル系列で読み替えてください。
インチ系列の鋼管厚について、6mm以上9mm未満は6mm、9mm以上12mm未満は9mm、12mm以上14mm未満は12ｍｍとして読み替えてください。
杭鋼管540N/mm²級および杭径φ300・350の適用は鋼管杭に限ります。
鋼管厚12mmに対応可能なD41仕様（D41H-X）もございます。オーダー対応品となりますので、価格・納期は別途お問合せください。

構造規定

杭の種類	SC杭	鋼管杭
杭の中心間隔 （設計値）	埋込み杭：2.0Dp以上 打込み杭：2.5Dp以上 ただし、杭頭金物の溶接施工性に支障がないことを確認する
へりあき： h(’ mm) （設計値）	原則0.75Dp以上 ただし、Dp≧600の場合は0.5Dp以上とすることができる
中詰めコンクリート 深さ ： H(mm)	中詰めコンクリートの強度と深さは 設計者の指示による ただし、h1以上は確保する	中詰めコンクリートの強度と深さは設計者の指示によるただし、Dp+100mm 以上かつh1 以上は確保する
割裂防止筋※	D13＠300程度の割裂防止筋を配筋し、無筋部を少なくすることが望ましい
ずれ止めの設置	－	杭鋼管内側に設けるずれ止めの仕様と配置は設計者の指示による 原則、ずれ止めは2段以上配置し、 ずれ止めの上端側を全周すみ肉溶接する

※ 『杭頭埋込部の側面支圧曲げ耐力』に期待する設計とした場合は、割裂防止筋に代替する設計者指示の補強鉄筋を配筋する。
