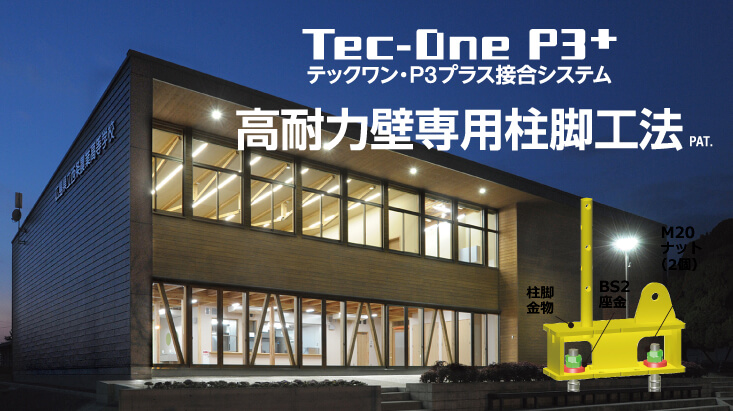

高性能接合システム 高耐力壁専用柱脚工法

高耐力壁が、木造建築の可能性を変える

特 長

二つの工法を持ち合わすことで、自由度を上げた設計が可能となり、
用途に応じた意匠的に優れた建築が出来ます。

【Tec-One P3+ 高耐力壁工法】/株式会社 タツミ

【Tec-One P3+ 高耐力壁専用柱脚工法】/岡部株式会社

  • 本製品はテックワンP3プラス接合システム専用の柱脚工法です。
  • ボルト穴が過大孔であるため、アンカーボルトの水平方向施工誤差(約±7mm)を吸収できます。
  • 鉛直軸力と、せん断力を同時に伝達することが可能です。
  • 柱と筋かいを金物に個々に接合することで、木材に付加曲げが生じにくくなっています。
  • 本製品は材料と工事を提供する、「材・工」製品です。
  • 本製品の施工は専門の有資格者に限定しています。これによって高い品質を提供することが可能です。
  • 大きな水平力を保持することが可能です。(壁倍率10〜20倍相当)

性 能

評 定

一般財団法人 日本建築センターの評定取得〔BCJ評定-LW0042-03〕

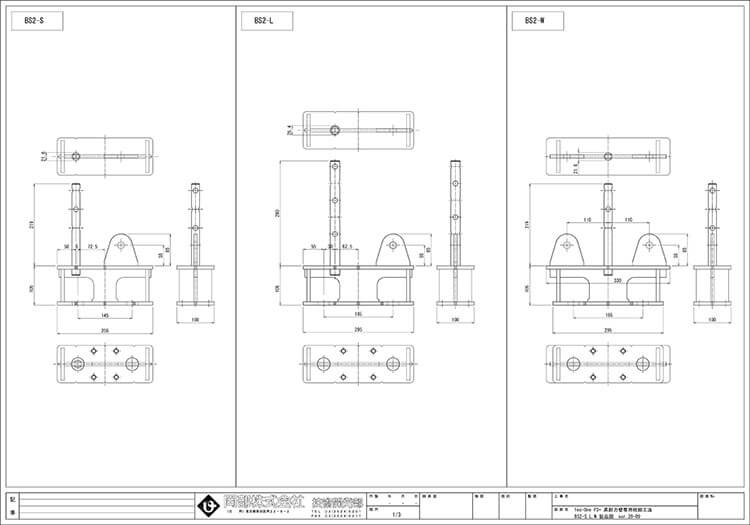

構成部品

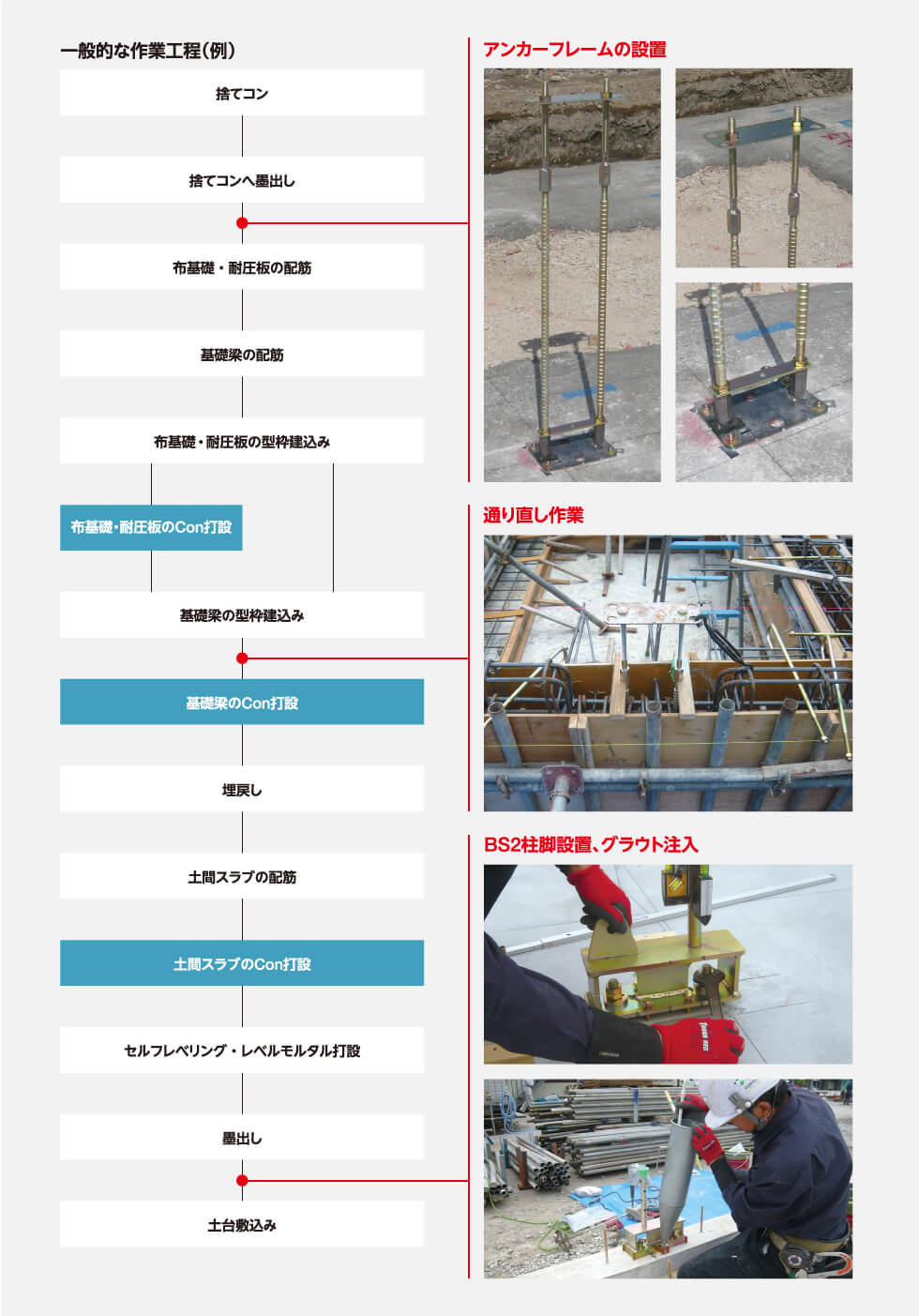

取付方法

実 例

ダウンロード


製品カタログ
掲載日 2020年11月
容量4.7MB

設計マニュアル
掲載日 2020年11月
容量4.3MB

施工マニュアル
掲載日 2020年11月
容量4.6MB

評定書
掲載日 2020年11月
容量641KB

Tec-One P3+専用柱脚工法 標準図PDF
掲載日 2020年11月
容量1.4MB

Tec-One P3+専用柱脚工法 標準図DXF
掲載日 2020年11月
容量12.4MB

Tec-One P3+専用柱脚工法 標準図JWW
掲載日 2020年11月
容量937KB

Tec-One P3+専用柱脚工法 工事仕様書PDF
掲載日 2020年11月
容量1.5MB

Tec-One P3+専用柱脚工法 工事仕様書DXF
掲載日 2020年11月
容量7.9MB

Tec-One P3+専用柱脚工法 工事仕様書JWW
掲載日 2020年11月
容量49KB

Tec-One P3+専用柱脚工法 製品図PDF
掲載日 2020年11月
容量366KB

Tec-One P3+専用柱脚工法 製品図DXF
掲載日 2020年11月
容量1.8MB

Tec-One P3+専用柱脚工法 製品図JWW
掲載日 2020年11月
容量356KB
