OKABE 免震システム 実物大振動実験動画


免震住宅 室外カメラ/加振(中越地震 k-net 小千谷波 80%)
耐震住宅 室外カメラ/加振(中越地震 k-net 小千谷波 100%)
免震住宅 室内カメラ/加振(中越地震 k-net 小千谷波 80%)
耐震住宅 室内カメラ/加振(中越地震 k-net 小千谷波 80%)

大切な 生命財産
地震の揺れから守る究極の 装置

※現在、「OKABE免震システム」の販売は中止しております。VP免震支承のみとなりますのでご注意ください。

特 長

  • 小さな抵抗力

    転がり抵抗力が支持荷重の1.5%程度 摩擦力が支持荷重の0.5%程度

  • 原点復帰性能

    特殊なV字型の溝によって、免震支承に復元力を与えています

※VP免震支承は、東京大学生産技術研究所 川口研究室との共同開発です
※VP免震支承は、第9回 日本免震構造協会の技術賞(特別賞)を受賞しました

VPレール動画
架台稼働試験動画

性 能

限界変位(mm) 353
転がり時荷重(kN) F=Fr ± Ff
圧縮限界強度(kN) 340
基準支持荷重(kN) 100
引張限界強度(kN) 0
復元力(kN) Fr=W・ψ(ψ=0.015)
摩擦力(kN) Ff=(0.0046W+0.40)・μ・W
摩擦係数(μ) 0.005
基準速度(mm/s) 100
復元係数ψのばらつき ±0.003
転がり摩擦係数μの許容範囲 ±0.003
面圧依存性μの変化率(%) (0.5W)/(W) 75±20
(1.5W)/(W) 125±20
(2.0W)/(W) 150±20
繰り返し依存性μの変化率(%) 40回/3回 100±10
クリープひずみの変化率(%) 20℃✕60年相当 無し

認 定

※本製品は2020年4月施行の改正告示に基づく大臣認定は取得していません。(参考:旧大臣認定番号MVBR-0388)

構成部品

(mm)

A B H1 H2 c1 c2
1016 1016 343 244 966 62.5
装置種別 限界変位
(mm)
基準指示荷重
(kN)
引張限界強度
(kN)
使用基数
転がり型 353 100 0
※基準支持荷重は設計上の長期荷重であり、短期荷重時は2倍となる

  1. センターレール【使用数量:上段4枚、下段4枚】
  2. スチールボール(Φ50.8)【使用数量:上段2個、下段2個】
  3. クロスフレーム【使用数量:1台】
  4. カバープレート【使用数量:上段2枚、下段2枚】
  5. レール取付プレート(形状3種類)【使用数量:上段3枚、下段3枚】

取付方法

1.捨てコン打設

2.VP免震支承架台設置

3.配筋

4.コンクリート打設

5.VP免震支承設置

6.鉄骨架台設置

実 例

ダウンロード


岡部VP免震 カタログ
掲載日 2020年11月
容量469KB

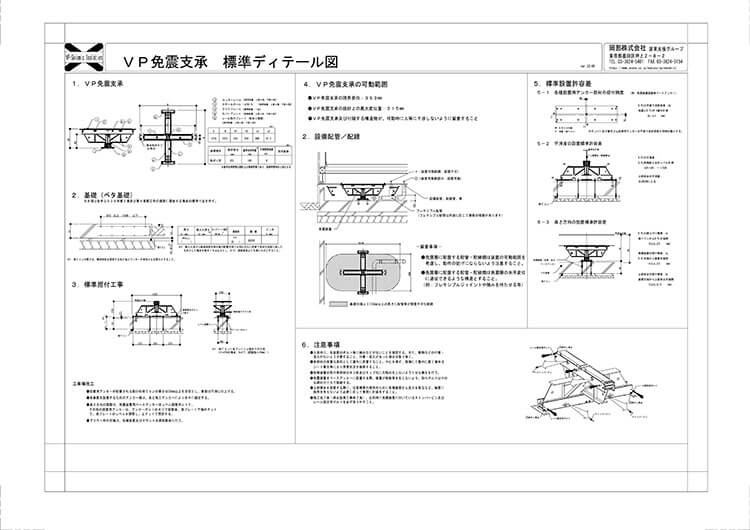

岡部VP免震 標準ディテール図PDF
掲載日 2020年11月
容量257KB

岡部VP免震 標準ディテール図DXF
掲載日 2020年11月
容量2.2MB

岡部VP免震 標準ディテール図JWW
掲載日 2020年11月
容量762KB

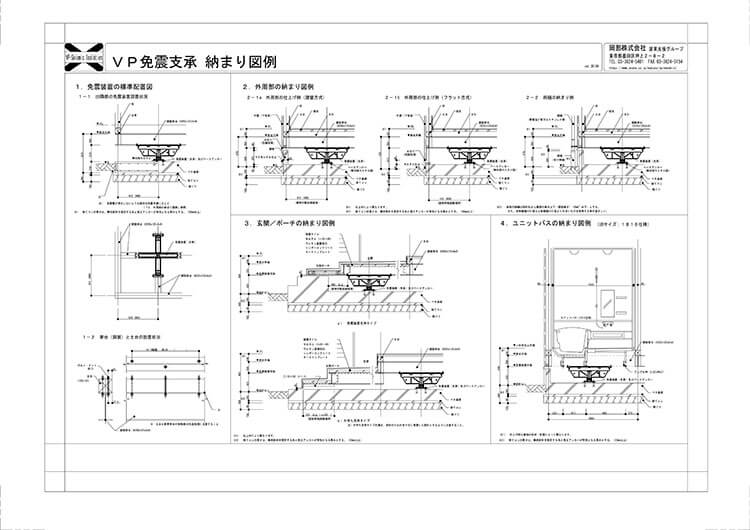

岡部VP免震 納まり図例PDF
掲載日 2020年11月
容量225KB

岡部VP免震 納まり図例DXF
掲載日 2020年11月
容量2.3MB

岡部VP免震 納まり図例JWW
掲載日 2020年11月
容量1.1MB

VP免震レール動画
掲載日 2020年11月
容量472KB

可動試験動画
掲載日 2020年11月
容量11.4MB
