特 長

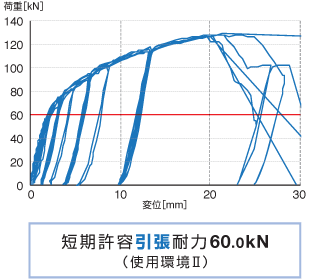

性 能
| 環境 | 短期許容 接合耐力 [kN] |
終局耐力 [kN] |
剛性K3mm [kN/mm] |
||
| 製 材 |
引張 | Ⅰ | 49.2 | 64.2 | 13.0 |
| Ⅱ | 60.0 | 78.4 | 15.8 | ||
| Ⅲ | 62.9 | 92.5 | 18.7 | ||
| 圧縮 | Ⅰ | 84.7 | 115.8 | 39.7 | |
| Ⅱ | 102.2 | 139.7 | 47.9 | ||
| Ⅲ | 121.1 | 165.4 | 56.7 | ||
| せん断 | Ⅰ | 16.6 | 23.5 | 4.9 | |
| Ⅱ | 20.0 | 28.3 | 5.9 | ||
| Ⅲ | 21.9 | 33.5 | 7.0 | ||
| 環境 | 短期許容 接耐力 [kN] |
終局耐力 [kN] |
剛性K3mm [kN/mm] |
||
| 集 成 材 |
引張 | Ⅰ | 55.0 | 72.1 | 15.2 |
| Ⅱ | 63.2 | 87.4 | 18.4 | ||
| Ⅲ | 63.2 | 103.8 | 21.9 | ||
| 圧縮 | Ⅰ | 88.8 | 121.3 | 41.6 | |
| Ⅱ | 107.6 | 147.1 | 50.4 | ||
| Ⅲ | 127.8 | 174.6 | 59.9 | ||
| せん断 | Ⅰ | 17.4 | 24.6 | 5.1 | |
| Ⅱ | 21.0 | 29.8 | 6.2 | ||
| Ⅲ | 23.1 | 35.4 | 7.4 | ||
※[使用環境Ⅰ]常時湿潤状態におかれる環境 [使用環境Ⅱ]断続的に湿潤状態となる環境 [使用環境Ⅲ]通常の使用環境（使用環境ⅠおよびⅡ以外の環境）
評 価
ハウスプラス確認検査株式会社の評価取得〔HP評価（木）-17-017〕
構成部品
部品寸法
ピタットベース105(柱105mm✕105mm以上)
1箱あたり
| ■ピタットベース柱脚金物：1個 | |
| ■C1リング：1個 | ■C2リング：1個 |
| ■Q1座金：1個 | ■Q2座金：1個 |
| ■M20 3種ナット：2個 | |
| ■ドリフトピン(DP-103)：8本 | |
ピタットベース120(柱120mm✕120mm以上)
1箱あたり
| ■ピタットベース柱脚金物：1個 | |
| ■C1リング：1個 | ■C2リング：1個 |
| ■Q1座金：1個 | ■Q2座金：1個 |
| ■M20 3種ナット：2個 | |
| ■ドリフトピン(DP-118)：8本 | |
取付方法
実 例
ダウンロード
ピタットベース カタログ
掲載日 2022年9月
ファイル容量 3.2MB
ピタットベース 取扱説明書
掲載日 2022年9月
ファイル容量 613KB
ピタットベース 評価書
掲載日 2020年11月
ファイル容量 5MB
ピタットベース 標準図 PDF
掲載日 2022年9月
ファイル容量 1.1MB
ピタットベース 標準図 DXF
掲載日 2022年9月
ファイル容量 1MB
ピタットベース 標準図 JWW
掲載日 2022年9月
ファイル容量 2.3MB
ピタットベース 製品図 PDF
掲載日 2022年9月
ファイル容量 244KB
ピタットベース 製品図 DXF
掲載日 2022年9月
ファイル容量 169KB
ピタットベース 製品図 JWW
掲載日 2022年9月
ファイル容量 184KB
ピタットベース 木材加工図 PDF
掲載日 2021年3月
ファイル容量 96KB
ピタットベース 木材加工図 DXF
掲載日 2021年3月
ファイル容量 73KB
ピタットベース 木材加工図 JWW
掲載日 2021年3月
ファイル容量 132KB
ピタットベース 動画
掲載日 2020年11月
ファイル容量 176.8MB
